木材干燥后，因为各部分的不均匀干缩而使其形状改变，谓之变形。

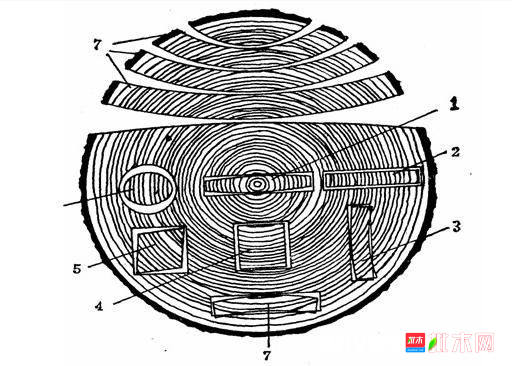

  （1）板方材横断面上的变形生材或湿材干燥时，由于木材弦向干缩远大于径向干缩及二者干缩不一致的共同影响，促使原木解锯后的方材、板材、圆柱等的端面发生多种形变，如图1。

  ①若为径切板(包含髓心)其两端干缩甚大，中间干缩较小，结果变为纺锤状，图1中1。

  ②若为径切板(不包含髓心)干缩颇为均匀，其端面近似矩形，图1中2。

  ③若板材表面与年轮成45℃角，干缩后两端收缩甚大，长方形变为不规则形状，图1中3。

  ④原为正方形，年轮与上下两边平行，干缩后，因平行于年轮方向的干缩率较大，垂直于年轮的干缩率较小，变为矩形，图1中4。

  ⑤木材端面与年轮成对角线，干缩后，正方形变为菱形，图1中5。

  ⑥木材端面为圆形，干缩后，变为卵形或椭圆形，图5-12中6。

  ⑦若为弦切板端面，干缩后，两侧向上翘起，图1中7。

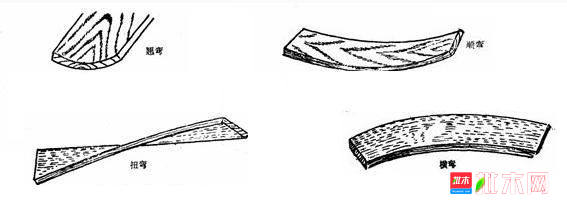

  （2）板方材长度方向上纵切面的变形原木锯成板材后，如不合理干燥，会导致其长度方向（纵切面）上发生很大的变形，表现形式主要为弯曲，其形状与其在木材横切面上的位置有很大的关系，主要有下列四种，如图2。

【图2  】

  ①翘弯，板材干燥后，近似瓦状，两边翘起，原因在于板材干燥时，弦向干缩大，直径方向干缩小，距离髓心愈远的一面愈接近弦向，而愈近髓心的一面愈近径向。图1横切面上7的位置，原木解锯后板材会这种变形。

  ②顺弯，板材干燥后，两端高起，如弓形，谓之顺弯，发生于木板的长向，由于木板过长，在堆积干燥时，受本身的重量下垂而成，或者是由于在于燥过程发生表面硬化，木板再锯开以后而成，或者是由于木材本身的缺陷，或者板材干燥时，一面通风好，相对的一面不通风，前者干燥快，因而弯曲。此外，应力木亦可能形成顺弯。

  ③扭弯板材干燥后四角不在同一平面上，谓之扭弯，或扭曲。乃由于木板构造的不正常，例如，螺旋纹理与交错纹理的板材，其相对两面细胞排列的角度不同，干缩后，发生扭曲，或者如应压木密度不均匀的木材亦易造成扭曲。

  ④横弯板材干燥后，板面仍保持平直，但其侧边弯曲，一边中央凹入，另一边中央凸起，板材侧边的端头所引直线偏弯，主要是应压本干燥时，产生此种缺陷。
